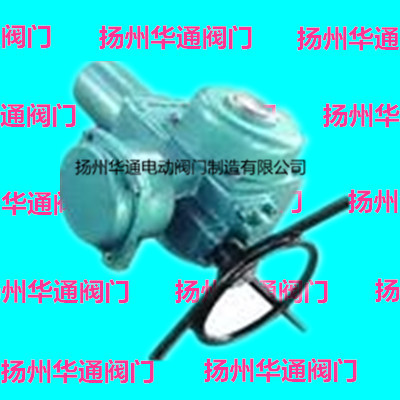

熱銷DQW10，DQW90閥門電動裝置，Q系列電裝適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
技術參數：
1.電源：常規，三相380V（50Hz）；特殊，三相660V、415V（50Hz 、60Hz）；單相220V、110V（50Hz 、60Hz）
2.環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。相對濕度：≤95%（25℃時）。
3.防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
4.防護等級：IP55 （特殊訂貨IP65、IP67）。
5.工作制：短時10分鐘（特殊訂貨30分鐘）。
結構組成
4.1電動機：戶外型采用YDFf型，隔爆型采用YBDFf型閥門專用異步電動機
4.2減速機構：由一對直齒輪和少齒差行星輪兩級傳動組成。電動機的動力經減速機構傳遞給輸出盤。
4.3力矩控制機構：結構見圖4。當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，由蝸桿上的齒條帶動齒軸轉動，當輸出力矩增大到整定轉矩時，則緊固在齒軸上的凸輪使微動開關動作，從而切斷電動機電源，電動機停轉，以此實現對電動裝置輸出轉矩的控制，達到保護閥門的目的。
4.4行程控制機構：結構見圖5。凸輪軸與輸出盤同步轉動，當凸輪軸轉至預**設定的行程位置時，緊固在凸輪軸上的凸輪使徽動開關動作，切斷電動機電源，從而實現對電動裝置行程的控制。
4.5開度指示機構：結構見圖5。開度指示盤固定于行程開關上，凸輪軸轉動使指針同時轉動，以指示閥門的開關量，同時，凸輪軸上的開度齒輪通過中間齒輪帶動電位器齒輪，電位器軸轉動，供遠傳開度指示用。
4.6手電動切換：全自動切換，需手動時直接轉動手輪即可操作電動裝置；需電動時直接電動操作，沒有切換手柄的操作。
注意：電劫運行時請勿轉動手輪1
4.7機械限位：參見圖1，當行程控制機構不起作用時，用于保護閥門不至超行程而引發事故卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
主要性能參數
基座號
型號
輸出轉矩（N·m）
**大閥桿直徑
手動速比
輸出轉速（r/min）
0.5
1
1.5
2
3
4
電機功率（KW）
Q1
Q10
100
28
88
0.03
0.06
0.09
0.09
0.18
0.18
Q20
200
0.06
0.09
0.12
0.12
0.25
0.25
Q30
300
0.06
0.12
0.18
0.18
0.37
0.37
Q2
Q60
600
42
74
0.18
0.18
0.25
0.25
0.55
0.55
Q90
900
0.18
0.25
0.37
0.37
0.75
0.75
Q120
1200
0.18
0.37
0.55
0.55
1.1
1.1
Q3
Q200
2000
60
67
0.37
0.55
0.75
1.1
-
-
Q250
2500
0.55
0.55
0.75
1.1
-
-
Q300
3000
0.55
0.75
1.1
-
-
-
Q400
4000
0.55
0.75
-
-
-
-
Q500
5000
0.75
1.1
-
-
-
